Informazioni importanti
Sensore temperatura acqua (fornito nel kit) da installare all’interno del porta sensore in alluminio nero. Questo va montato sull’uscita del motore.
Per dettagli sull’installazione, consultare il Manuale Istruzioni Stand Alone.
La centralina della pompa riceve il segnale direttamente dal sensore di temperatura acqua e non tramite connessione CAN.
Cablaggio e Personalizzazione: Il kit viene fornito di serie con cavi lunghi 1 metro così l’utente può:
- prendere le misure per il posizionamento della centralina;
- fornirci le lunghezze dei cavi necessarie;
- ricevere un kit “su misura” ottimizzato per la propria moto;
Su richiesta, possiamo fornire la centralina con i cavi già cablati.
Nota: Poiché i connettori delle ventole variano tra i diversi modelli di moto, il comando ventola viene fornito con fili liberi.
Sarà l’utente a scegliere e installare il connettore più adatto.

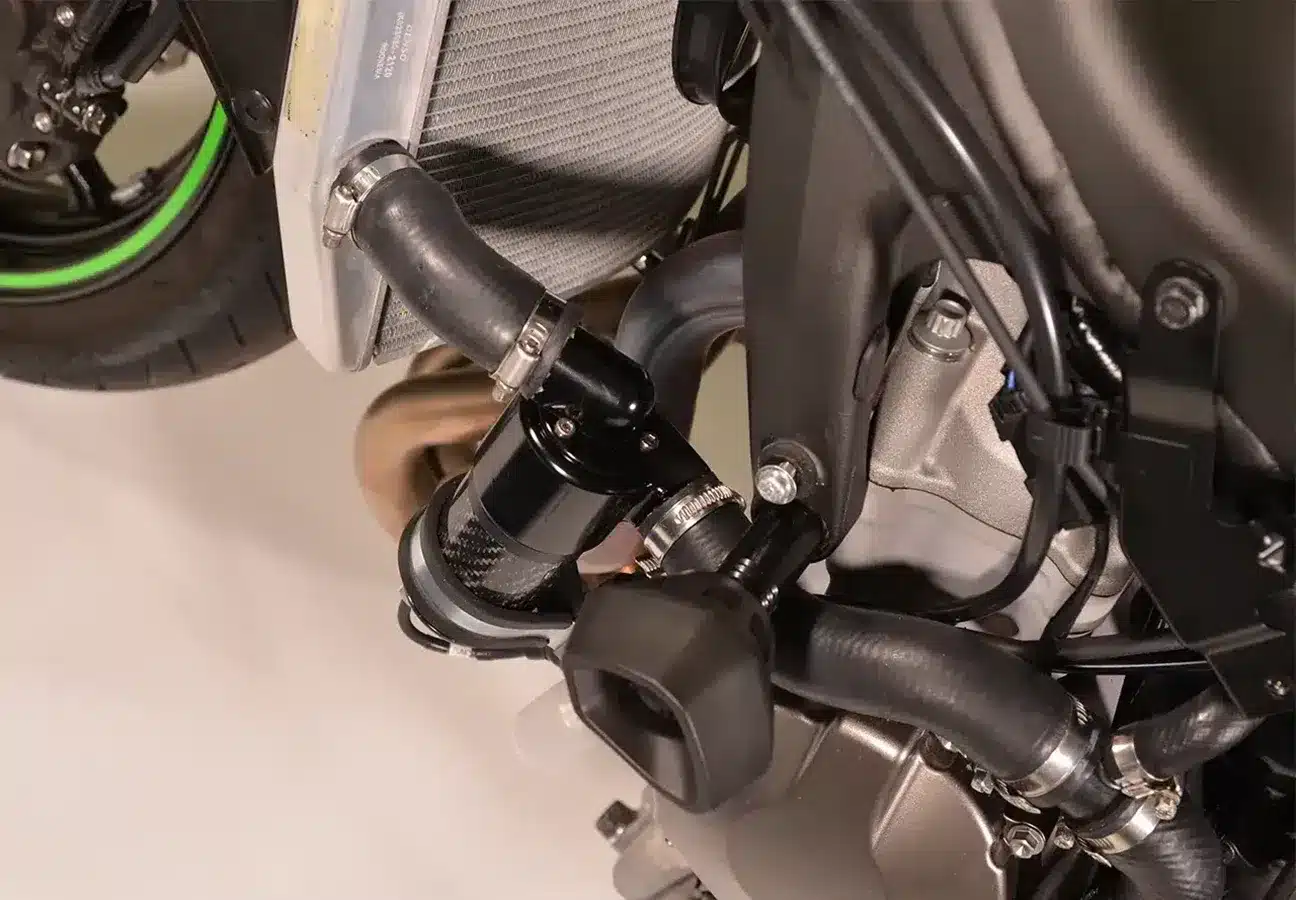

Installazione della Pompa: La posizione della pompa deve essere individuata dall’utente.
I tubi dell’acqua non sono inclusi nel kit: devono essere acquistati separatamente e tagliati a misura dall’utente.

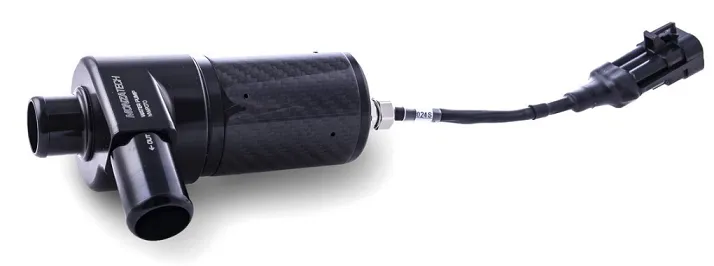

Dimensioni Pompa:
- Diametro corpo pompa: 54 mm
- Lunghezza corpo pompa: 140 mm
- Lunghezza corpo pompa + bocchettone: 160 mm

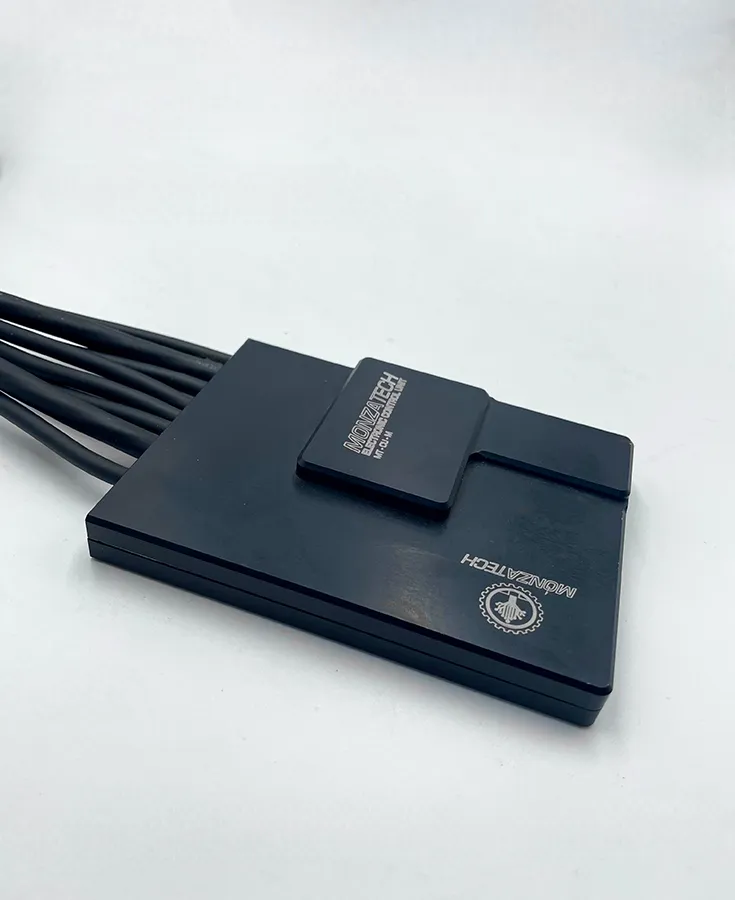

Dimensioni Centralina:
- Larghezza: 80 mm
- Lunghezza: 110 mm
- Spessore: 19 mm

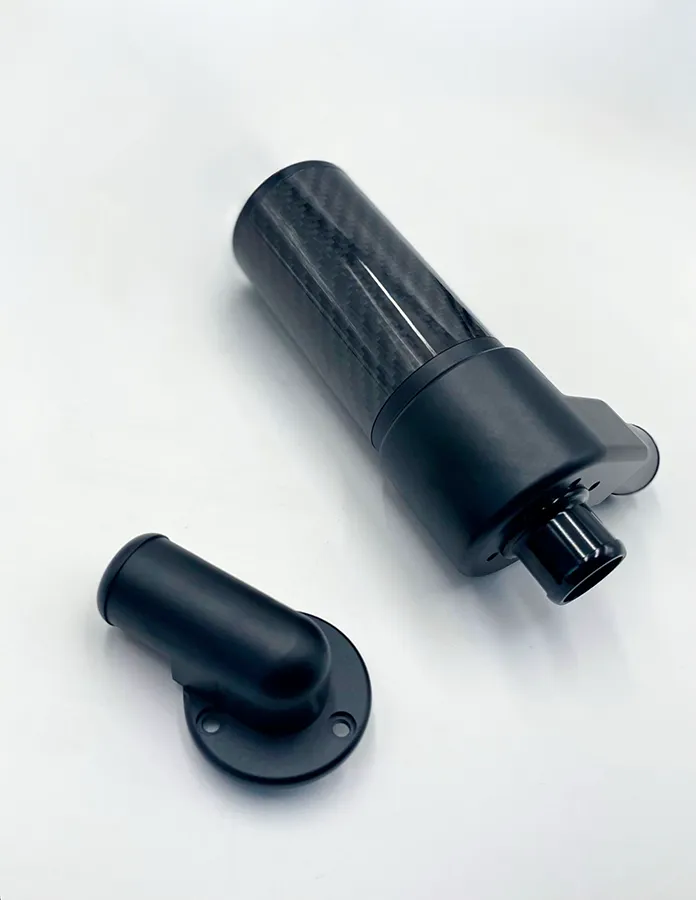

Tipologie di Configurazione Pompa: La pompa è disponibile con due diverse configurazioni di ingresso/uscita:
- Ingresso verticale / Uscita orizzontale
- Ingresso a 90° / Uscita orizzontale
